เครื่องเชื่อมท่อ HDPE 160 มม. แบบมือหมุน 4 หัว ONEMAN รุ่น PE160R4M รองรับท่อ 40–160 มม. ใช้งานง่าย แข็งแรง เหมาะสำหรับงานระบบประปา งานวางท่อ PE และงานก่อสร้าง พร้อมบริการสอนใช้งาน อะไหล่ และศูนย์ซ่อม

เครื่องเชื่อมท่อ HDPE 160 มม. มือหมุน 4 หัว รุ่น PE160R4M

เครื่องเชื่อมท่อ HDPE แบบมือหมุน 4 หัว ONEMAN รุ่น PE160R4M ออกแบบสำหรับงานเชื่อมต่อท่อด้วยระบบ Butt Fusion หรือการเชื่อมท่อแบบชน เหมาะสำหรับผู้รับเหมางานระบบประปา งานวางท่อ PE งานสาธารณูปโภค งานเกษตร งานโรงงาน และงานติดตั้งระบบท่อที่ต้องการรอยต่อแข็งแรงและมีความสม่ำเสมอ

ตัวเครื่องรองรับท่อตั้งแต่ 40–160 มิลลิเมตร จึงสามารถใช้งานได้หลากหลายตั้งแต่งานท่อขนาดเล็กจนถึงท่อขนาด 160 มม. โดยโครงสร้างแบบ 4 หัวจับ ช่วยประคองและจัดแนวท่อทั้งสองด้านให้อยู่ในตำแหน่งที่เหมาะสมก่อนทำการไสหน้า ให้ความร้อน และประกบท่อเข้าด้วยกัน

รุ่น PE160R4M ใช้ไฟ 220 โวลต์ และแผ่นความร้อนกำลัง 1.6 กิโลวัตต์ ตัวเครื่องมีน้ำหนักประมาณ 42.4 กิโลกรัม เหมาะสำหรับนำไปใช้งานตามไซต์ก่อสร้างและหน้างานติดตั้งระบบท่อ

ทำไมเครื่องเชื่อมท่อแบบ 4 หัวจึงเหมาะกับงานมืออาชีพ

การเชื่อมท่อ HDPE ที่ดีไม่ได้ขึ้นอยู่กับความร้อนเพียงอย่างเดียว แต่เริ่มตั้งแต่การ จับท่อให้ตรง ไสหน้าท่อให้เรียบ ให้ความร้อนอย่างเหมาะสม และประกบท่อด้วยแรงที่ถูกต้อง

ชุดจับแบบ 4 หัวช่วยให้ผู้ใช้งานสามารถควบคุมตำแหน่งของท่อได้มั่นคงขึ้น โดยเฉพาะเมื่อต้องเชื่อมท่อที่มีขนาดใหญ่ขึ้น ทำให้การจัดแนวก่อนเชื่อมทำได้สะดวก และช่วยลดปัญหารอยต่อเหลื่อมหรือแนวท่อไม่ตรง

สำหรับงาน Butt Fusion ขั้นตอนพื้นฐานประกอบด้วยการเตรียมและไสหน้าท่อ การให้ความร้อน และการประกบท่อพร้อมปล่อยให้รอยเชื่อมเย็นตัวภายใต้เงื่อนไขที่เหมาะสม ซึ่งเป็นหลักการสำคัญของการเชื่อมท่อ PE แบบชน

จุดเด่นของ ONEMAN PE160R4M

• รองรับท่อ 40–160 มม. ใช้งานได้หลายขนาดในเครื่องเดียว
• ชุดจับท่อ 4 หัว เหมาะสำหรับงานที่ต้องการความมั่นคงและการจัดแนวท่อก่อนเชื่อม
• ระบบมือหมุนควบคุมง่าย ผู้ใช้งานสามารถควบคุมการเลื่อนและการประกบท่อได้ด้วยตนเอง
• ใช้ไฟบ้าน 220V สะดวกต่อการนำไปใช้งานตามหน้างาน
• แผ่นความร้อนกำลัง 1.6 kW สำหรับให้ความร้อนกับผิวท่อก่อนประกบ
• รองรับวัสดุหลายประเภท เช่น HDPE, PE, PPR, PB และ PVDE ตามสเปกเครื่อง
• เหมาะกับงานประปา งานวางระบบท่อ งานเกษตร งานโรงงาน และงานโครงสร้างพื้นฐาน
• มี ศูนย์ซ่อมและอะไหล่ พร้อมบริการหลังการขายจาก Y.P.D. INTERGROUP

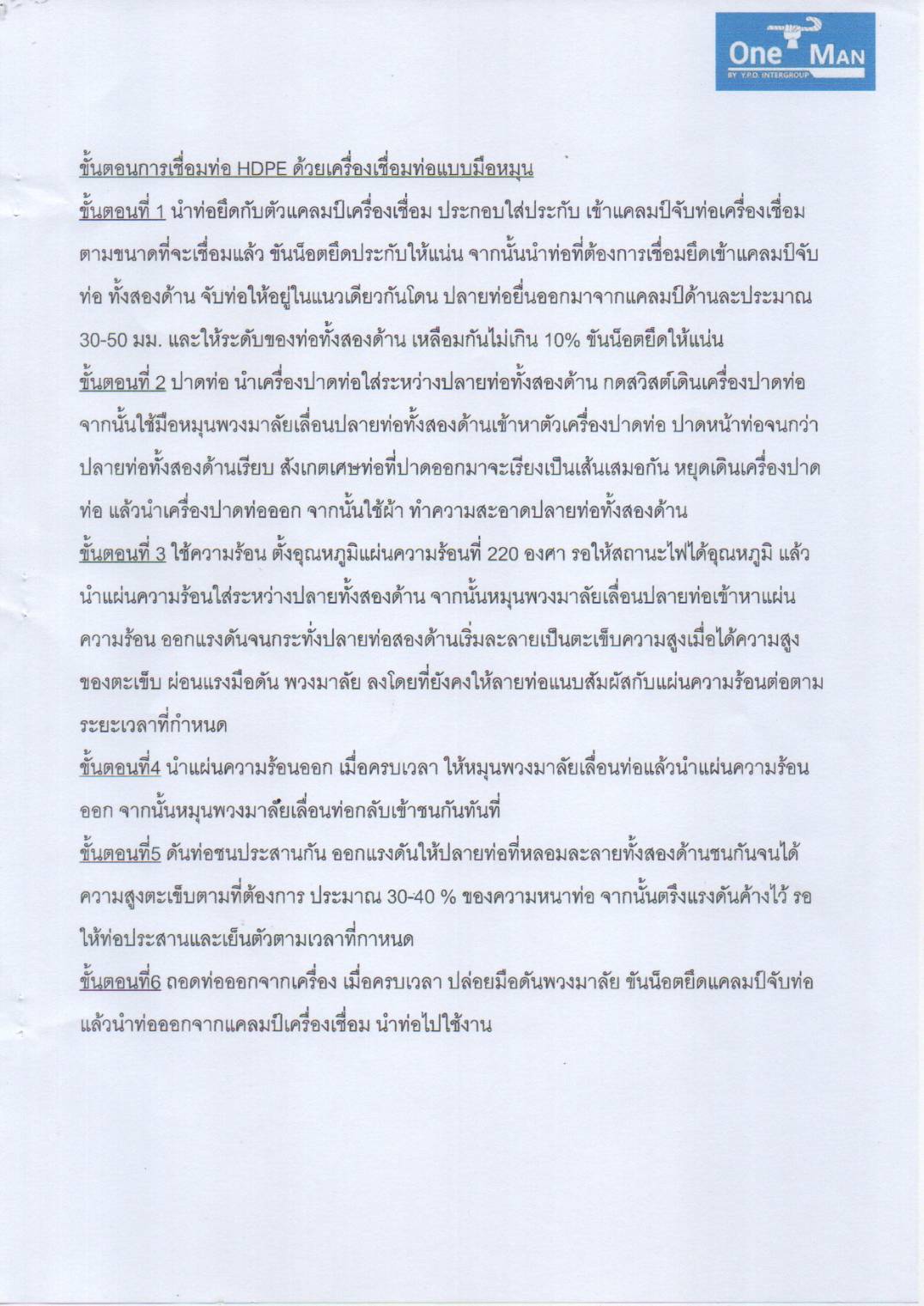

วิธีใช้งานเครื่องเชื่อมท่อ HDPE 160 มม. แบบมือหมุน

การเชื่อมท่อ HDPE แบบ Butt Fusion ต้องควบคุมทั้ง ความสะอาดของผิวท่อ การจัดแนว อุณหภูมิ ระยะเวลา และแรงในการประกบ ผู้ใช้งานควรผ่านการแนะนำหรือเทรนการใช้งานก่อนลงหน้างานจริง และควรยึดค่าการเชื่อมตามชนิดท่อ ขนาดท่อ SDR และข้อกำหนดของผู้ผลิตท่อเป็นหลัก

ขั้นตอนที่ 1 เตรียมเครื่องและเลือกขนาดหัวจับ

เลือกชุด Insert หรือหัวจับให้ตรงกับขนาดท่อที่ต้องการเชื่อม เช่น 63, 90, 110, 125 หรือ 160 มม.

ติดตั้งหัวจับให้ครบทั้งสองฝั่งและตรวจสอบว่าน็อต จุดยึด และชุดมือหมุนอยู่ในสภาพพร้อมใช้งาน

ก่อนเริ่มงานควรตรวจสอบแผ่นความร้อน เครื่องไสหน้าท่อ สายไฟ และอุปกรณ์ทั้งหมดให้เรียบร้อย

ขั้นตอนที่ 2 นำท่อเข้าชุดจับและจัดแนว

นำปลายท่อทั้งสองด้านเข้าเครื่องและยึดด้วยหัวจับทั้ง 4 จุด

จัดระดับให้ท่อทั้งสองฝั่งอยู่ในแนวเดียวกัน เพื่อป้องกันปัญหา High-Low หรือแนวท่อเหลื่อมกัน ซึ่งอาจส่งผลต่อคุณภาพของรอยเชื่อม

จากนั้นล็อกหัวจับให้แน่นพอที่จะไม่ให้ท่อเคลื่อนตัวระหว่างการทำงาน

ขั้นตอนที่ 3 ไสหน้าท่อให้เรียบ

ติดตั้งเครื่องไสหน้าท่อระหว่างปลายท่อทั้งสองด้าน

หมุนชุดมือหมุนให้ปลายท่อสัมผัสกับใบไสอย่างสม่ำเสมอ แล้วไสจนผิวหน้าของท่อทั้งสองด้านเรียบและได้ระนาบ

หลังไสเสร็จ ให้นำเครื่องไสออกและตรวจสอบว่าปลายท่อทั้งสองประกบกันได้สนิท ไม่มีช่องว่างหรือแนวเหลื่อมที่ผิดปกติ

ข้อควรระวัง: หลังจากไสหน้าท่อแล้ว หลีกเลี่ยงการใช้มือสัมผัสบริเวณผิวที่จะเชื่อม เพราะคราบน้ำมัน เหงื่อ ฝุ่น หรือสิ่งสกปรกอาจส่งผลต่อคุณภาพของรอยเชื่อม

ขั้นตอนที่ 4 เตรียมแผ่นความร้อน

เปิดแผ่นความร้อนและรอจนได้อุณหภูมิตามค่าที่กำหนดสำหรับชนิดของท่อที่กำลังใช้งาน

สำหรับงาน Butt Fusion ของท่อ PE แนวทางทั่วไปของอุตสาหกรรมใช้ผิวแผ่นความร้อนในช่วงประมาณ 204–232°C แต่ค่าที่ใช้จริงต้องอ้างอิงมาตรฐาน วิธีการเชื่อม และคำแนะนำของผู้ผลิตท่อที่นำมาใช้งาน

ไม่ควรกำหนดอุณหภูมิจากขนาดท่อเพียงอย่างเดียว เพราะท่อแต่ละชนิด ชั้นความหนา และ SDR อาจใช้พารามิเตอร์การเชื่อมต่างกัน

ขั้นตอนที่ 5 ให้ความร้อนปลายท่อ

นำแผ่นความร้อนวางระหว่างปลายท่อทั้งสองด้าน

หมุนมือหมุนให้ปลายท่อสัมผัสกับแผ่นความร้อนอย่างสม่ำเสมอจนเกิดแนวหลอมบริเวณรอบปลายท่อตามค่าที่กำหนด

หลังจากนั้นรักษาการสัมผัสกับแผ่นความร้อนตามระยะเวลา Heating / Heat Soak ที่เหมาะสมกับขนาดและความหนาของท่อ

ไม่ควรใช้วิธี “กะเวลาด้วยความรู้สึก” เพราะเวลาและอุณหภูมิเป็นตัวแปรสำคัญต่อคุณภาพรอยต่อ

ขั้นตอนที่ 6 ถอดแผ่นความร้อนและประกบท่อ

เมื่อครบเวลาให้แยกปลายท่อออกเล็กน้อย นำแผ่นความร้อนออก และประกบปลายท่อเข้าหากันทันที

หมุนชุดมือหมุนเพื่อสร้างแรงประกบอย่างสม่ำเสมอ

ขั้นตอนเปลี่ยนจากการให้ความร้อนไปสู่การประกบท่อควรทำอย่างต่อเนื่อง ไม่ปล่อยให้ผิวหลอมเย็นตัวมากเกินไปก่อนประกบ

เมื่อประกบถูกต้องจะเกิด แนว Bead หรือเม็ดรอยเชื่อม รอบเส้นรอบวงของท่อ

ขั้นตอนที่ 7 รอให้รอยเชื่อมเย็นตัว

หลังประกบท่อแล้ว ต้องรักษาท่อให้อยู่ในชุดจับและไม่เคลื่อนตัวจนกว่าจะครบ Cooling Time ตามตารางการเชื่อม

ห้ามใช้น้ำ ลม หรือวิธีเร่งเย็นรอยต่อโดยไม่ได้รับอนุญาตจากขั้นตอนการเชื่อมที่ใช้อ้างอิง

การปลดท่อออกจากเครื่องเร็วเกินไปอาจทำให้รอยต่อเสียรูปหรือเกิดความเสียหายภายในที่มองจากภายนอกไม่เห็น

ตรวจสอบรอยเชื่อมอย่างไรหลังเชื่อมเสร็จ

หลังจากรอยต่อเย็นตัวแล้ว ควรตรวจสอบเบื้องต้น ได้แก่

1. แนวท่อต้องตรง
ท่อทั้งสองฝั่งไม่ควรเหลื่อมหรือเยื้องกันผิดปกติ

2. Bead ต้องต่อเนื่องรอบท่อ
แนวหลอมทั้งสองฝั่งควรมีลักษณะต่อเนื่องและค่อนข้างสม่ำเสมอ

3. ไม่มีสิ่งสกปรกหรือรอยไหม้ผิดปกติ
หากพบคราบ ฝุ่น สิ่งแปลกปลอม หรือการไหม้ของผิวท่อ ควรตรวจสอบขั้นตอนการเชื่อมใหม่

4. บันทึกข้อมูลการเชื่อม
สำหรับโครงการที่มีข้อกำหนดด้าน QC ควรบันทึกขนาดท่อ SDR อุณหภูมิ เวลา ผู้ปฏิบัติงาน และหมายเลขรอยเชื่อม เพื่อให้สามารถตรวจสอบย้อนหลังได้

การตรวจด้วยสายตาเพียงอย่างเดียวไม่สามารถยืนยันคุณภาพภายในของรอยเชื่อมได้ทั้งหมด ดังนั้นงานโครงการควรปฏิบัติตามข้อกำหนด QC และมาตรฐานของเจ้าของงานหรือผู้ผลิตท่อด้วย

PE160R4M เหมาะกับงานประเภทไหน

เครื่องเชื่อมท่อ HDPE 160 มม. รุ่นนี้เหมาะสำหรับ

• งานวางระบบท่อประปา
• งานท่อส่งน้ำ
• งานระบบชลประทาน
• งานเกษตรและฟาร์ม
• ระบบท่อในโรงงานอุตสาหกรรม
• งานวางท่อในโครงการก่อสร้าง
• ผู้รับเหมาที่ต้องเชื่อมท่อ PE หลายขนาด
• ทีมช่างที่ต้องการเครื่อง Butt Fusion แบบมือหมุนที่ดูแลรักษาไม่ซับซ้อน

มือหมุน 4 หัว ต่างจากเครื่องไฮดรอลิกอย่างไร

เครื่องเชื่อมท่อแบบมือหมุนใช้แรงจากผู้ปฏิบัติงานในการควบคุมการเคลื่อนที่และการประกบของท่อ จึงมีโครงสร้างไม่ซับซ้อน เหมาะกับงานท่อขนาดเล็กถึงขนาดกลางและผู้รับเหมาที่ต้องการความคล่องตัวในการทำงาน

เครื่องแบบไฮดรอลิกจะใช้ระบบแรงดันไฮดรอลิกควบคุมแรงประกบ ทำให้สามารถควบคุมแรงดันได้ละเอียดกว่า และเหมาะกับงานโครงการหรือท่อขนาดใหญ่ที่ต้องควบคุมพารามิเตอร์การเชื่อมอย่างเข้มงวด

ดังนั้น การเลือกเครื่องไม่ควรพิจารณาเฉพาะ “เชื่อมได้ถึงกี่มิล” แต่ควรดู ชนิดงาน ขนาดท่อ SDR ความถี่ในการเชื่อม และข้อกำหนด QC ของโครงการ ประกอบกันด้วย

ก่อนซื้อเครื่องเชื่อมท่อ 160 มม. ควรแจ้งอะไรกับเซลล์

เพื่อให้เลือกเครื่องได้ตรงกับงาน ควรแจ้งข้อมูลอย่างน้อย 4 อย่าง

1. ขนาดท่อที่ต้องการเชื่อม
2. ชนิดท่อ เช่น HDPE หรือ PE
3. ค่า SDR หรือความหนาของท่อ
4. ลักษณะโครงการและจำนวนจุดเชื่อมโดยประมาณ

ข้อมูลเหล่านี้ช่วยให้ทีมงานสามารถแนะนำรุ่นเครื่อง อุปกรณ์ และขั้นตอนการใช้งานได้เหมาะสมกับหน้างานมากขึ้น

ซื้อเครื่องเชื่อมท่อ ONEMAN พร้อมบริการหลังการขาย

Y.P.D. INTERGROUP จำหน่ายเครื่องเชื่อมท่อ ONEMAN พร้อม ศูนย์ซ่อม อะไหล่ และบริการให้คำแนะนำการใช้งาน เพื่อให้ผู้รับเหมาและช่างสามารถนำเครื่องไปใช้งานได้อย่างถูกต้องและมั่นใจมากขึ้น

มีศูนย์ซ่อมและอะไหล่  รับซ่อมเครื่องเชื่อมท่อทุกชนิด
