วิธีใช้งานเครื่องเชื่อมท่อ PE250R4M แบบมือหมุน 4 หัว

เครื่องเชื่อมท่อ PE250R4M ใช้หลักการเชื่อมแบบ Butt Fusion โดยให้ความร้อนบริเวณปลายท่อก่อนประกบเข้าหากัน เพื่อให้เกิดรอยเชื่อมที่แข็งแรงและสม่ำเสมอ

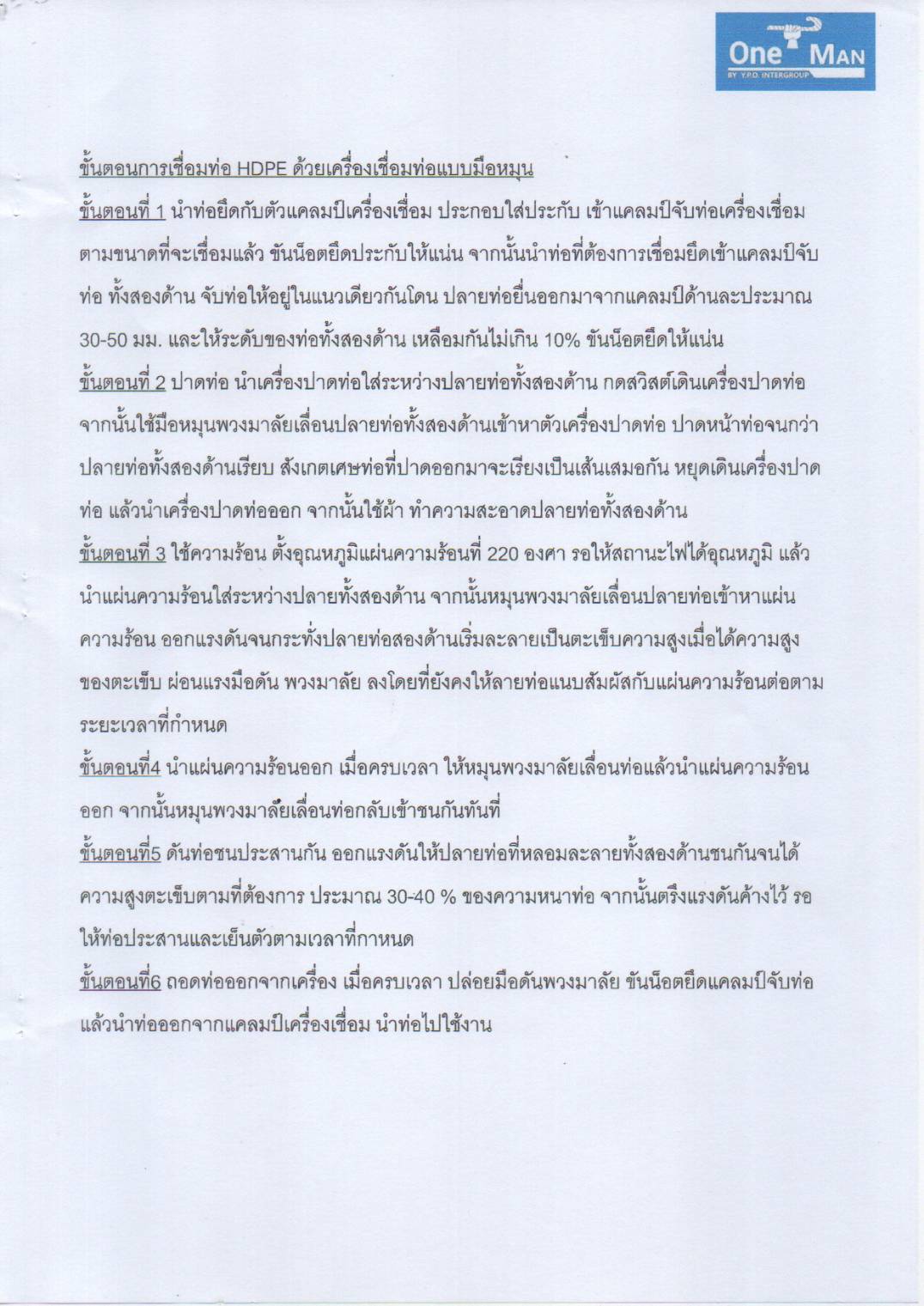

1. เลือกหัวจับให้ตรงกับขนาดท่อ
ติดตั้ง Insert ให้ตรงกับขนาดท่อที่ต้องการเชื่อม จากนั้นนำท่อทั้งสองด้านเข้าชุดจับทั้ง 4 หัวและล็อกท่อให้มั่นคง

2. ปาดหน้าท่อให้เรียบ
นำเครื่องปาดหน้าท่อเข้าไประหว่างปลายท่อ หมุนชุดมือหมุนให้ปลายท่อสัมผัสใบปาดจนผิวหน้าทั้งสองด้านเรียบและขนานกัน

3. ตรวจสอบแนวท่อ
นำเครื่องปาดออก แล้วประกบปลายท่อเข้าหากันเพื่อตรวจสอบ Alignment ปลายท่อควรอยู่ในแนวเดียวกันและไม่มีช่องว่างผิดปกติ

4. ให้ความร้อนปลายท่อ
นำแผ่นความร้อนที่ได้อุณหภูมิตามค่าที่กำหนดวางระหว่างปลายท่อ แล้วหมุนมือหมุนให้ปลายท่อทั้งสองสัมผัสแผ่นความร้อนอย่างสม่ำเสมอ จนครบระยะเวลาตามชนิด ขนาด และ SDR ของท่อ

5. นำแผ่นความร้อนออกและประกบท่อ
เมื่อครบเวลา ให้นำแผ่นความร้อนออก แล้วหมุนมือหมุนเพื่อประกบปลายท่อทั้งสองด้านเข้าหากันอย่างต่อเนื่องและสม่ำเสมอ

6. รอให้รอยเชื่อมเย็นตัว
รักษาท่อให้อยู่ในชุดจับจนกว่าจะครบ Cooling Time จากนั้นจึงคลายหัวจับและนำท่อออก ตรวจสอบให้แนวรอยเชื่อม หรือ Bead ต่อเนื่องและสม่ำเสมอรอบท่อ

ข้อแนะนำ: อุณหภูมิ เวลาให้ความร้อน และเวลาในการ Cooling ควรตั้งตามขนาดท่อ ค่า SDR ชนิดวัสดุ และตารางการเชื่อมของผู้ผลิตท่อ ไม่ควรใช้ค่าเดียวกันกับท่อทุกขนาด

--

Data Logger เครื่องเชื่อมท่อ HDPE | บันทึกข้อมูลการเชื่อม Butt Fusion

Data Logger สำหรับเครื่องเชื่อมท่อ HDPE ระบบไฮดรอลิก บันทึกข้อมูลการเชื่อม Butt Fusion หน้าจอ LCD รองรับเครื่องหลายขนาด บันทึกได้ 200 จุด เหมาะสำหรับงานประปา งานโครงการ และงานที่ต้องการตรวจสอบข้อมูลการเชื่อมย้อนหลัง

Data Logger เครื่องเชื่อมท่อ HDPE สำหรับควบคุมและบันทึกข้อมูลการเชื่อม

Data Logger เครื่องเชื่อมท่อ HDPE เป็นอุปกรณ์สำหรับช่วยบันทึกและตรวจสอบข้อมูลในกระบวนการเชื่อมท่อแบบ Butt Fusion เหมาะสำหรับผู้รับเหมา งานระบบประปา งานวางท่อ HDPE งานสาธารณูปโภค โรงงานอุตสาหกรรม และโครงการที่ต้องการจัดเก็บข้อมูลของแต่ละจุดเชื่อมเพื่อใช้ตรวจสอบย้อนหลัง

ตัวเครื่องมาพร้อม หน้าจอ LCD สำหรับแสดงและควบคุมการทำงาน สามารถใช้งานร่วมกับเครื่องเชื่อมท่อระบบไฮดรอลิกหลายขนาด เช่น 160 มม., 315 มม. และเครื่องขนาดอื่นที่รองรับระบบ โดยรุ่นที่จำหน่ายสามารถบันทึกข้อมูลได้สูงสุด 200 จุดเชื่อม น้ำหนักประมาณ 4 กิโลกรัม จึงสะดวกสำหรับเคลื่อนย้ายและนำไปใช้งานตามไซต์งาน

ทำไมงานเชื่อมท่อ HDPE จึงควรมี Data Logger?

การเชื่อมท่อ HDPE แบบ Butt Fusion ไม่ได้พิจารณาเพียงว่าท่อสามารถเชื่อมติดกันได้หรือไม่ แต่คุณภาพของรอยต่อขึ้นอยู่กับพารามิเตอร์หลายส่วนในกระบวนการ เช่น

• อุณหภูมิในการให้ความร้อน
• แรงดันในการเชื่อม
• ระยะเวลาในการให้ความร้อน
• ระยะเวลาในการประกบท่อ
• Cooling Time หรือระยะเวลารอให้รอยเชื่อมเย็น
• ข้อมูลของท่อและจุดเชื่อม
